Hvordan måle lagerstørrelse: En komplett trinn-for-trinn-veiledning

For å måle lagerstørrelse trenger du tre tall: den indre diameter (boring) , den ytre diameter (OD) , og bredde . Bruk en skyvelære for å måle hver dimensjon direkte på lageret, eller les lagerets trykte delenummer og dekode det ved hjelp av et standard borediagram. Disse tre målene, registrert i millimeter eller tommer, er alt som trengs for å identifisere et erstatningslager eller bestille et tilsvarende fra en katalog.

Lagre ser enkle ut fra utsiden, men et misforhold på til og med en halv millimeter i borestørrelse kan forhindre at en reservedel passer til en aksel eller hus i det hele tatt. Denne veiledningen forklarer nøyaktig hvordan du måler lagerstørrelsen riktig, verktøyene som kreves, hvordan du dekoder lagerdelnummer og feilene som oftest fører til at du bestiller feil del.

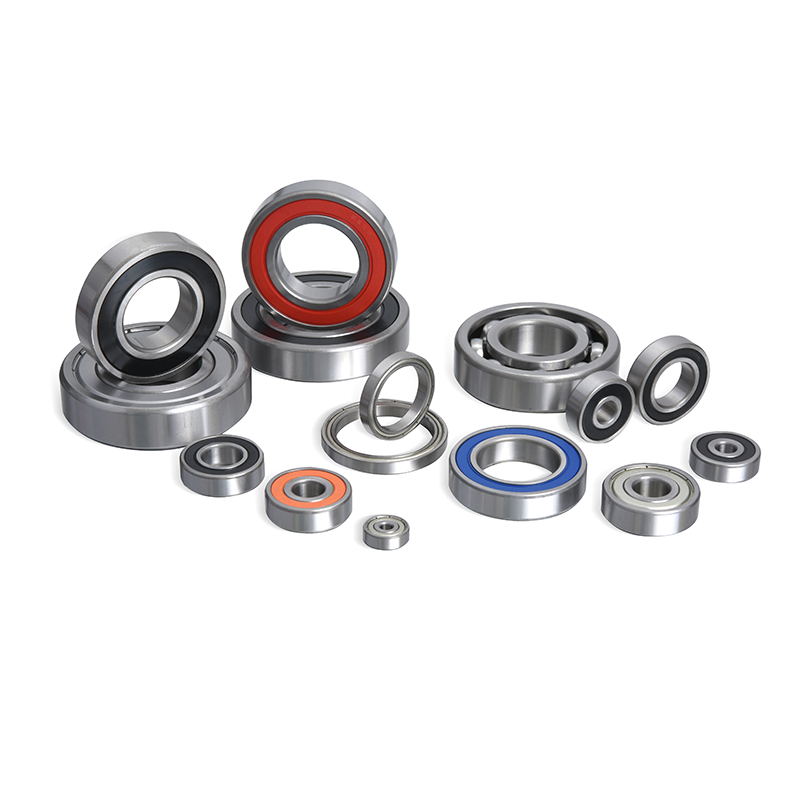

De tre kjernedimensjonene til hvert lager

Hvert rullende elementlager, enten det er et kulelager eller et rullelager, er definert av de samme tre grensedimensjonene fastsatt under internasjonal standard ISO 15:2017 for metriske kulelager og ABMA Standard 9 i USA. Å vite hva hver dimensjon representerer er det første trinnet i å måle lagerstørrelsen riktig.

Innvendig diameter (borediameter)

Borediameteren er hullet gjennom midten av lageret der akselen går gjennom. Dette er den mest kritiske dimensjonen, fordi hvis boringen ikke samsvarer med akseldiameteren, kan ikke lageret installeres. Borestørrelser varierer vanligvis fra 3 mm i miniatyrlagre til over 200 mm i industrielle lagre.

Ytre diameter (OD)

Den ytre diameteren er målet på tvers av ytterkanten av lageret, der det sitter inne i huset. OD må matche husets boring nøyaktig nok til å feste lageret uten overdreven løshet eller interferens.

Bredde (eller tykkelse)

Bredde refererer til avstanden fra en side av lageret til den andre, målt langs rotasjonsaksen. På trykklager kalles denne dimensjonen noen ganger høyde i stedet for bredde, men den måles på samme måte.

Dimensjon	Hva den måler	Typisk verktøy	Felles rekkevidde
Boring (indre diameter)	Diameter på hullet på skaftsiden	Innvendig skyvelære, digital skyvelære	3 mm til 200 mm
Ytre diameter	Diameter på overflaten på husets side	Utvendig skyvelære, digital skyvelære	8 mm til 350 mm
Bredde	Avstand mellom de to ansiktene	Dybdemåler, kaliperkjever	2 mm til 90 mm

Tabell 1. De tre grensedimensjonene definert under ISO 15:2017 og ABMA Standard 9 for radielle kulelagre.

Nødvendig verktøy for å måle lagerstørrelsen nøyaktig

En digital skyvelære er det mest praktiske verktøyet for å måle lagerstørrelse for de fleste brukere, og tilbyr avlesninger nøyaktige til innenfor 0,02 mm. For mindre toleransearbeid forbedrer et mikrometer eller boremåler presisjonen ytterligere.

Digital og Vernier skyvelære

En digital skyvelære måler boring, ytre diameter og bredde i et enkelt verktøy ved å bytte mellom utvendige kjevene, innvendige kjevene og dybdestangen. Digitale skyvelære leser vanligvis til en oppløsning på 0,01 mm eller 0,0005 tommer, mens en tradisjonell vernier-skyvelære leses manuelt til omtrent 0,05 mm oppløsning.

Utvendig og innvendig mikrometer

Et mikrometer gir høyere nøyaktighet enn en skyvelære, ofte innenfor 0,001 mm, noe som gjør det til det foretrukne verktøyet for presisjonslagre som brukes i spindler, girkasser eller romfartskomponenter der toleransestabling er viktig.

Bæringstalldiagrammer

Hvis lageret fortsatt har et leselig delenummer stemplet på skjoldet eller ringen, kan et lagernummerdiagram erstatte fysisk måling helt, siden selve tallet koder for bore-, OD- og breddeserien.

Verktøy	Typisk nøyaktighet	Beste brukstilfelle	Begrensning
Digital skyvelære	±0,02 mm	Generell boring, OD, breddekontroll	Batteriavhengig
Vernier Caliper	±0,05 mm	Feltmålinger, ikke behov for batteri	Tregere å lese
Mikrometer	±0,001 mm	Verifisering av presisjonstoleranse	Begrenset måleområde per verktøy
Diagram over peilingstall	Nøyaktig (hvis leselig)	Rask identifikasjon, ingen verktøy nødvendig	Ubrukelig hvis nummeret er slitt av

Tabell 2. Sammenligning av vanlige verktøy som brukes til å måle lagerstørrelse og deres typiske nøyaktighetsområder.

Trinn-for-trinn-prosess for å måle et lager

Å måle et lager riktig tar mindre enn fem minutter når trinnene følges i rekkefølge. Prosessen nedenfor gjelder for kulelager, rullelager og de fleste trykklager.

Rengjør lageret med en tørr klut eller lavtrykksluft for å fjerne fett, smuss eller rust som kan forvrenge avlesningene.
Se etter et trykt delenummer på skjoldet, den indre ringen eller den ytre ringflaten før måling, siden dette kan bekrefte eller hoppe over den manuelle prosessen.
Mål boringen ved å åpne kaliperens innvendige kjevene inne i den indre ringen og ta avlesningen på to punkter med 90 graders mellomrom, og deretter beregne gjennomsnittet hvis de er forskjellige.
Mål den ytre diameteren ved å lukke kaliperens ytre kjever rundt den ytre ringen, og igjen sjekke to punkter for å bekrefte rundheten.
Mål bredden ved å bruke kaliperens dybdeblad eller ved å holde lageret mellom de ytre kjevene på siden.
Rund av til nærmeste standardstørrelse , siden produksjonstoleranser betyr at en "17 mm" boring kan leses som 16,98 mm eller 17,01 mm på en skyvelære.
Krysssjekk med et borediagram for å bekrefte at de tre målingene tilsvarer en ekte, produsert lagerserie i stedet for en målefeil.

Hvordan lese et lagernummer for å finne størrelsen

De fleste metriske lagre følger et nummereringssystem der de to siste sifrene i delenummeret indikerer borestørrelse, basert på en formel satt under ISO 104 og brukt i hele bransjen. For borekoder fra 04 til 96, multipliser den tosifrede koden med 5 for å få borediameteren i millimeter.

For eksempel en peiling nummerert 6203 har en borekode på "03", som faller inn i unntaksområdet under 04 i stedet for multipliser-med-5-regelen. Borekoder 00 til 03 bruker faste verdier i stedet for formelen.

Bore-kode	Borediameter	Eksempel på delenummer
00	10 mm	6200
01	12 mm	6201
02	15 mm	6202
03	17 mm	6203
04	20 mm (4 x 5)	6204
10	50 mm (10 x 5)	6210

Tabell 3. Standard metriske borekoder basert på ISO 104, som viser hvordan de to siste sifrene i et lagernummer oversettes til boringsdiameter.

Det komplette delenummeret 6203 forteller også mer enn borestørrelsen: den ledende "6" indikerer en serie med dypsporkulelager med én rad, og "2" før borekoden indikerer en lett serie, noe som betyr at OD og bredde følger standardiserte verdier på 40 mm OD og 12 mm bredde for den nøyaktige boringen og seriekombinasjonen.

Metrisk vs tomme lagermåling: nøkkelforskjeller

Metriske lagre måles i millimeter og følger ISO-nummerering, mens tommebaserte lagre måles i brøkdeler eller desimaltommer og følger ANSI/ABMA-nummereringskonvensjoner som er vanlige i nordamerikansk utstyr bygget før metrisk standardisering spredte seg globalt.

Funksjon	Metriske lagre	Tommers lagre
Måleenhet	Millimeter (mm)	Tommer (in)
Styrende standard	ISO 15 / ISO 104	ABMA / ANSI
Felles bruksområde	Globalt, dominerende over hele verden	Eldre nordamerikansk utstyr
Nummereringsstil	Bore kode x 5 formel	Fraksjonert boring (f.eks. 1/2 tomme)
Utskiftbarhet	Ikke direkte utskiftbar med tommerstørrelser	Ikke direkte utskiftbar med metriske størrelser

Tabell 4. Viktige forskjeller mellom metriske og tomme lagermålesystemer.

Blanding av de to systemene er en av de hyppigste innkjøpsfeilene. En boring på 19,05 mm er matematisk identisk med 0,75 tommer, men selve lageret vil ha et annet delenummer avhengig av hvilken standard det ble produsert under, så å konvertere tallet alene er ikke tilstrekkelig bekreftelse på passform.

Hvordan måle et lager uten synlige tall

Når et lagers delenummer er slitt bort eller det allerede har sviktet og falt fra hverandre, mål akseldiameteren og husboringen direkte i stedet for selve lageret, siden disse to overflatene må samsvare nøyaktig med lagerets boring og OD.

Mål akselen der lageret sitter ved hjelp av en utvendig kaliper, og mål husets boring med en innvendig kaliper eller teleskopmåler. Akseldiameteren tilsvarer lagerets boringsstørrelse, og husboringen tilsvarer lagerets OD, innenfor produsentens spesifiserte tilpasningstoleranse. Bredden kan typisk estimeres fra gapet som er igjen i huset eller matchet mot en erstatningskatalog ved å bruke de to kjente dimensjonene.

Vanlige feil å unngå ved måling av lagerstørrelse

Måling over smuss eller fett oppbygging, som legger til falsk tykkelse til boringen eller OD-avlesningen.
Tar kun ett målepunkt i stedet for å sjekke boringen eller OD i to vinkler for å fange opp ut-av-rund slitasje.
Forvirrende borestørrelse med skaftstørrelse etter at akselen allerede er slitt ned etter år med lagerrotasjon.
Blande metriske og tomme målinger ved å avrunde en 0,7874-tommers avlesning til "20mm" uten å sjekke om det faktisk er en tommestandarddel.
Ignorerer lagerets bredde helt og bestilling basert på boring og OD alene, noe som kan resultere i en del som passer til akselen og huset, men etterlater et gap eller forstyrrer tilstøtende komponenter.

Ofte stilte spørsmål

Hva er den enkleste måten å måle lagerstørrelse uten skyvelære?

Den enkleste metoden uten skyvelære er å lese delenummeret som er stemplet på lagerets skjold og slå det opp på et borediagram, siden tallet alene avslører boring, OD og bredde uten noe måleverktøy.

Hvorfor stemmer ikke kaliperavlesningen min med en standard lagerstørrelse?

En kaliperavlesning som faller litt fra en standardstørrelse, for eksempel 16,98 mm i stedet for 17 mm, reflekterer vanligvis normal produksjonstoleranse eller mindre slitasje, ikke målefeil, og bør avrundes til nærmeste standard borestørrelse.

Kan jeg bruke en linjal i stedet for en skyvelære for å måle lagerstørrelsen?

En linjal kan gi en omtrentlig lagerstørrelse, men er ikke nøyaktig nok til å bestille en erstatning, siden linjalavlesningene vanligvis bare er nøyaktige til omtrent 0,5 mm, som kan spenne over forskjellen mellom to tilstøtende standardboringsstørrelser.

Hvordan vet jeg om et lager er metrisk eller tomme?

Et lager er metrisk hvis delenummeret følger ISO-borekodeformatet, for eksempel 6203 eller 6309, og det er tommestørrelse hvis tallet refererer til en brøk- eller desimaltommebetegnelse, slik som de som brukes i serier med koniske rullelager.

Betyr lagerbredden noe om boringen og OD allerede samsvarer?

Bredde er fortsatt viktig selv når boring og OD stemmer overens, fordi et lager som er for smalt eller for bredt kan forskyve seg inne i huset eller unnlate å sitte mot holdeskuldrene, noe som kan føre til for tidlig slitasje eller støy.
