TTBC- og HMD-merkelagerringer og stålkuler er laget av GCr15, og forskjellige materialer kan også brukes i henhold til kundens faktiske behov; Buret er vanligvis laget av 0,8F kaldvalset stålplate, stemplet, og det finnes også plast- og nylonbur.
Nøyaktigheten til TTBC- og HMD-merkelagre er delt inn i fem nivåer: 0, 6, 5, 4 og 2, og toleransenivået følger GB/T307.1-2005-standarden. Den radielle klaringen er delt inn i fem grupper i henhold til ISO5753-standarden: C0, C2, C3, C4 og C5.

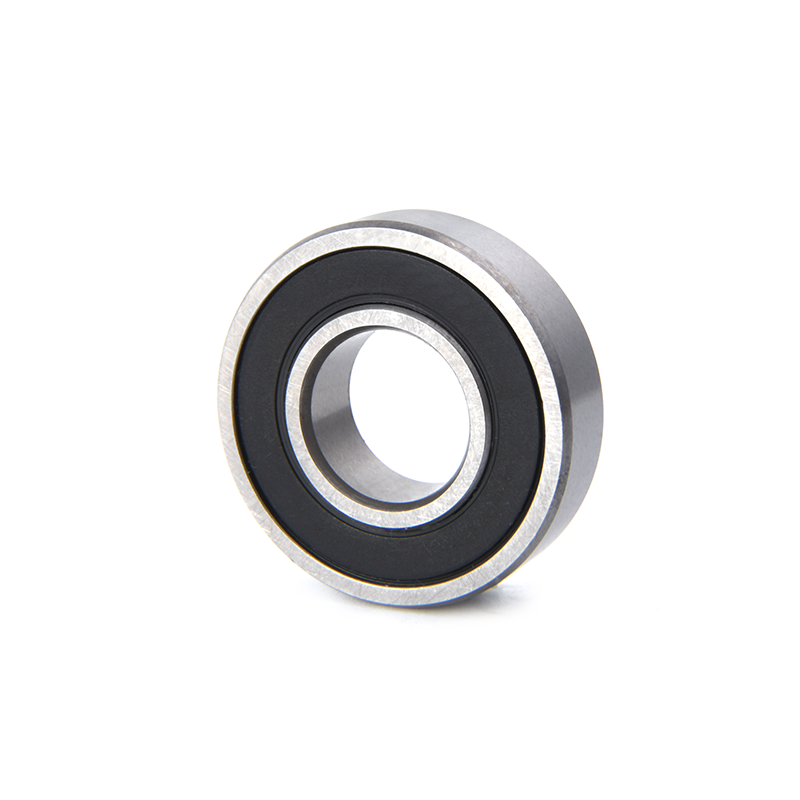

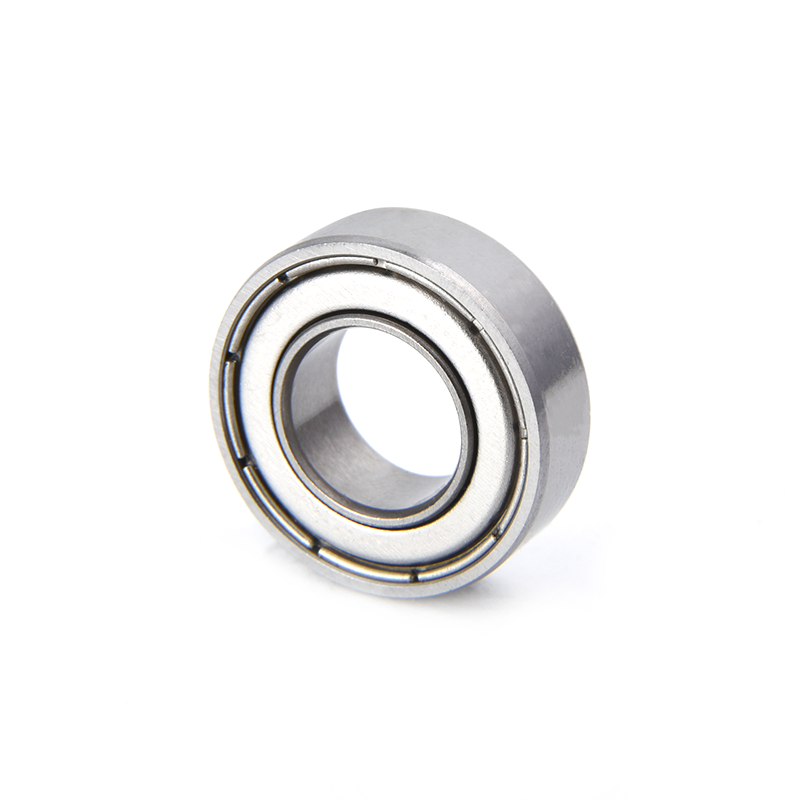

TTBC- og HMD-merkelagre kan produseres i forskjellige tetningsformer: RZ, ZZ, RS, 2RS, UG, ren åpen.
TTBC- og HMD-merkelagre har et bredt spekter av bruksområder og er mye brukt i industrier som biler, motorsykler, motorer, husholdningsapparater, sportsutstyr, kontorrekvisita, landbruksmaskiner, osv. De eksporteres til Sørøst-Asia, Europa og Amerika , USA og Canada, Midtøsten og andre regioner, og har vunnet enstemmig ros fra kunder.
TTBC- og HMD-merkelagre har følgende egenskaper:
1. Super sterk bæreevne;
2. Rask rotasjon;
3. Slitesterk og holdbar, med lang levetid;
4. Høy kvalitet og presisjon lagrene;
5. Høytemperaturbestandige designlagre;
6. Ultra stille design gjør enheten mer komfortabel;
7. Et lagermerke med en lang historie og er pålitelig;
8. Lagre har et bredt spekter av bruksområder.
| (Referanse) | (d) | (D) | （H） | Cr(N) Basic Dynamic | Cor(N) Basic Static | （1000r/min.） | ||
| (Åpne) | (Skjold) | (fett) | (Olje) | |||||
| R1-4ZZ | 1.984 | 6.35 | 2.38 | 3.571 | 284 | 96 | 67 | 80 |
| R133ZZ | 2.38 | 4.762 | 1.588 | 2.38 | 144 | 53 | 80 | 95 |
| R1-5ZZ | 2.38 | 7.938 | 2.779 | 3.571 | 552 | 176 | 60 | 71 |
| R144JZZ | 3.175 | 6.35 | 2.38 | 2.779 | 311 | 110 | 67 | 80 |
| R144ZZ | 3.175 | 6.35 | 2.38 | 2.779 | 284 | 96 | 67 | 80 |
| R2-5ZZ | 3.175 | 7.938 | 2.779 | 3.571 | 558 | 180 | 60 | 67 |
| R2-6ZZ | 3.175 | 9.525 | 2.779 | 3.571 | 640 | 227 | 53 | 63 |
| R2ZZ | 3.175 | 9.525 | 3.967 | 3.967 | 631 | 219 | 56 | 67 |
| R2AZZ | 3.175 | 12.7 | 4.366 | 4.366 | 640 | 227 | 53 | 63 |
| R155ZZ | 3.967 | 7.938 | 2.779 | 3.175 | 359 | 150 | 53 | 63 |
| R156ZZ | 4.762 | 7.938 | 2.779 | 3.175 | 359 | 150 | 53 | 63 |
| R166ZZ | 4.762 | 9.525 | 3.175 | 3.175 | 709 | 272 | 50 | 60 |
| R3ZZ | 4.762 | 12.7 | 3.967 | 4.978 | 1301 | 488 | 43 | 53 |
| R3AZZ | 4.762 | 15.875 | 4.978 | 4.978 | 1480 | 621 | 38 | 45 |
| R168ZZ | 6.35 | 9.525 | 3.175 | 3.175 | 373 | 172 | 48 | 56 |
| R188ZZ | 6.35 | 12.7 | 3.175 | 4.762 | 1082 | 442 | 40 | 50 |
| R4ZZ | 6.35 | 15.875 | 4.978 | 4.978 | 1480 | 621 | 38 | 45 |
| R4AZZ | 6.35 | 19.05 | 5.558 | 7.142 | 2336 | 896 | 36 | 43 |
| R1810ZZ | 7.938 | 12.7 | 3.967 | 3.967 | 542 | 276 | 40 | 48 |
| R6ZZ | 9.525 | 22.225 | 5.558 | 7.142 | 3332 | 1422 | 32 | 38 |
| R8ZZ | 12.7 | 28.575 | 6.35 | 7.938 | 5.1 | 2.38 | 24 | 29 |
| R10ZZ | 15.875 | 34.925 | 7.14 | 8.73 | 6 | 3.25 | 36 | 40 |
| R12ZZ | 19.05 | 41.275 | 7.938 | 11.112 | 9.38 | 5.02 | 41 | 43 |
| R14ZZ | 22.225 | 47.625 | 9.525 | 12.7 | 10 | 5.85 | 40 | 42 |
| R16ZZ | 25.4 | 50.8 | 9.525 | 12.7 | 10 | 5.85 | 38 | 45 |
| R18ZZ | 28.575 | 53.975 | 9.525 | 12.7 | 13.2 | 8.3 | 28 | 45 |
| R20ZZ | 31.75 | 57.15 | 9.525 | 12.7 | 13.2 | 8.3 | 28 | 33 |
| R22ZZ | 34.925 | 63.5 | 11.112 | 14.288 | 16.2 | 10.5 | 30 | 38 |
| R24ZZ | 38.1 | 66.675 | 11.112 | 14.288 | 17.03 | 11.7 | 32 | 40 |
|
Lager nr. | I.D | O.D | B | |||||
| (d) | (D) | Åpne | Lukket type | |||||
| mm | tomme | mm | tomme | mm | tomme | mm | tomme | |
| 1601 | 4.762 | 0.1875 | 17.462 | 0.6875 | 6.35 | 0.25 | 7.938 | 0.3125 |
| 1602 | 6.35 | 0.25 | 17.462 | 0.6875 | 6.35 | 0.25 | 7.938 | 0.3125 |
| 1603 | 7.938 | 0.3125 | 22.225 | 0.875 | 7.144 | 0.2813 | 8.731 | 0.3437 |
| 1604 | 9.525 | 0.375 | 22.225 | 0.875 | 7.144 | 0.2813 | 8.731 | 0.3437 |
| 1605 | 7.938 | 0.3125 | 23.019 | 0.9063 | 7.938 | 0.3125 | 7.938 | 0.3125 |
| 1606 | 9.525 | 0.375 | 23.019 | 0.9063 | 7.938 | 0.3125 | 7.938 | 0.3125 |
| 1607 | 11.112 | 0.4375 | 23.019 | 0.9063 | 7.938 | 0.3125 | 7.938 | 0.3125 |
| 1614 | 9.525 | 0.375 | 28.575 | 1.125 | 9.525 | 0.375 | 9.525 | 0.375 |
| 1615 | 11.112 | 0.4375 | 28.575 | 1.125 | 9.525 | 0.375 | 9.525 | 0.375 |
| 1616 | 12.7 | 0.5 | 28.575 | 1.125 | 9.525 | 0.375 | 9.525 | 0.375 |
| 1620 | 11.112 | 0.4375 | 34.925 | 1.375 | 11.112 | 0.4375 | 11.112 | 0.4375 |
| 1621 | 12.7 | 0.5 | 34.925 | 1.375 | 11.112 | 0.4375 | 11.112 | 0.4375 |
| 1622 | 14.288 | 0.5625 | 34.925 | 1.375 | 11.112 | 0.4375 | 11.112 | 0.4375 |
| 1623 | 15.875 | 0.625 | 34.925 | 1.375 | 11.112 | 0.4375 | 11.112 | 0.4375 |
| 1628 | 15.875 | 0.625 | 41.275 | 1.625 | 12.7 | 0.5 | 12.7 | 0.5 |
| 1630 | 19.05 | 0.75 | 41.275 | 1.625 | 12.7 | 0.5 | 12.7 | 0.5 |
| 1633 | 15.875 | 0.625 | 44.45 | 1.75 | 12.7 | 0.5 | 12.7 | 0.5 |
| 1635 | 19.05 | 0.75 | 44.45 | 1.75 | 12.7 | 0.5 | 12.7 | 0.5 |
| 1638 | 19.05 | 0.75 | 50.8 | 2 | 14.288 | 0.5625 | 14.288 | 0.5625 |
| 1640 | 22.225 | 0.875 | 50.8 | 2 | 14.288 | 0.5625 | 14.288 | 0.5625 |
| 1641 | 25.4 | 1 | 50.8 | 2 | 14.288 | 0.5625 | 14.288 | 0.5625 |
| Innvendig diameter | (d) | 4.762 | |
| utvendig diameter | (D) | 15.875 | |
| høyde | (Åpne) | (B) | 4.978 |
| (Skjold) | (B1) | 4.978 | |
| Fasing (r) |
| 0.3 | |
| Cr(N)Basic | Dynamisk | 1310 | |
| Cor(N)Basic | Statisk | 485 | |
| Begrensende hastighet | (fett) | *1000rpm | 43 |
| (Olje) | 53 | ||
| (Referanse) | (Åpne) | R3A | |
| (Shield） | |||
| Innvendig diameter | (d) | 6.35 | |
| utvendig diameter | (D) | 9.525 | |
| høyde | (Åpne) | (B) | 3.175 |
| (Skjold) | (B1) | 3.175 | |
| Fasing (r) |
| 0.1 | |
| Cr(N)Basic | Dynamisk | 375 | |
| Cor(N)Basic | Statisk | 173 | |
| Begrensende hastighet | (fett) | *1000rpm | 48 |
| (Olje) | 56 | ||
| (Referanse) | (Åpne) | R168 | |
| (Skjold) | R168ZZS3 | ||
| Innvendig diameter | (d) | 6.35 | |
| utvendig diameter | (D) | 12.7 | |
| høyde | (Åpne) | (B) | 3.175 |
| (Skjold) | (B1) | 4.762 | |
| Fasing (r) |
| 0.15 | |
| Cr(N)Basic | Dynamisk | 1080 | |
| Cor(N)Basic | Statisk | 440 | |
| Begrensende hastighet | (fett) | *1000rpm | 40 |
| (Olje) | 50 | ||
| (Referanse) | (Åpne) | R188 | |
| (Skjold) | R188ZZ3 | ||
| Innvendig diameter | (d) | 6.35 | |
| utvendig diameter | (D) | 15.875 | |
| høyde | (Åpne) | (B) | 4.978 |
| (Skjold) | (B1) | 4.978 | |
| Fasing (r) |
| 0.3 | |
| Cr(N)Basic | Dynamisk | 1610 | |
| Cor(N)Basic | Statisk | 660 | |
| Begrensende hastighet | (fett) | *1000rpm | 38 |
| (Olje) | 45 | ||
| (Referanse) | (Åpne) | R4B | |
| (Skjold) | R4BZZ | ||
| Innvendig diameter | (d) | 6.35 | |
| utvendig diameter | (D) | 15.875 | |
| høyde | (Åpne) | (B) | 4.978 |
| (Skjold) | (B1) | 4.978 | |
| Fasing (r) |
| 0.3 | |
| Cr(N)Basic | Dynamisk | 1480 | |
| Cor(N)Basic | Statisk | 615 | |
| Begrensende hastighet | (fett) | *1000rpm | 38 |
| (Olje) | 45 | ||
| (Referanse) | (Åpne) | R4 | |
| (Skjold) | R4ZZ | ||
| Innvendig diameter | (d) | 6.35 | |
| utvendig diameter | (D) | 19.05 | |
| høyde | (Åpne) | (B) | 5.558 |
| (Skjold) | (B1) | 7.142 | |
| Fasing (r) |
| 0.4 | |
| Cr(N)Basic | Dynamisk | 2340 | |
| Cor(N)Basic | Statisk | 885 | |
| Begrensende hastighet | (fett) | *1000rpm | 36 |
| (Olje) | 43 | ||
| (Referanse) | (Åpne) | R4A | |
| (Skjold) | R4AZZ | ||
| Innvendig diameter | (d) | 7.938 | |
| utvendig diameter | (D) | 12.7 | |
| høyde | (Åpne) | (B) | 3.967 |
| (Skjold) | (B1) | 3.967 | |
| Fasing (r) |
| 0.15 | |
| Cr(N)Basic | Dynamisk | 540 | |
| Cor(N)Basic | Statisk | 276 | |
| Begrensende hastighet | (fett) | *1000rpm | 40 |
| (Olje) | 48 | ||
| (Referanse) | (Åpne) | R1810 | |
| (Skjold) | R1810ZZS3 | ||
| Innvendig diameter | (d) | 9.525 | |
| utvendig diameter | (D) | 22.225 | |
| høyde | (Åpne) | (B) | 5.558 |
| (Skjold) | (B1) | 7.142 | |
| Fasing (r) |
| 0.4 | |
| Cr(N)Basic | Dynamisk | 3350 | |
| Cor(N)Basic | Statisk | 1410 | |
| Begrensende hastighet | (fett) | *1000rpm | 32 |
| (Olje) | 38 | ||
| (Referanse) | (Åpne) | R6 | |
| (Skjold) | R6ZZ | ||
| Innvendig diameter | (d) | 9.525 | |
| utvendig diameter | (D) | 15.875 | |
| høyde | (Åpne) | (B) | 3.967 |
| (Skjold) | (B1) | 3.967 | |
| Fasing (r) |
| 0.4 | |
| Cr(N)Basic | Dynamisk | 815 | |
| Cor(N)Basic | Statisk | 411 | |
| Begrensende hastighet | (fett) | *1000rpm | 28 |
| (Olje) | 31 | ||
| (Referanse) | (Åpne) | R1038 | |
| (Skjold) | R1038ZZ3 | ||
| Innvendig diameter | (d) | 12.7 | |
| utvendig diameter | (D) | 19.05 | |
| høyde | (Åpne) | (B) | 3.967 |
| (Skjold) | (B1) | 3.967 | |
| Fasing (r) |
| 0.4 | |
| Cr(N)Basic | Dynamisk | 898 | |
| Cor(N)Basic | Statisk | 524 | |
| Begrensende hastighet | (fett) | *1000rpm | 21 |
| (Olje) | 26 | ||
| (Referanse) | (Åpne) | R1212 | |
| (Skjold) | R1212ZZ3 | ||
| Innvendig diameter | (d) | 12.7 | |
| utvendig diameter | (D) | 28.575 | |
| høyde | (Åpne) | (B) | 6.35 |
| (Skjold) | (B1) | 7.938 | |
| Fasing (r) |
| 0.4 | |
| Cr(N)Basic | Dynamisk | 3930 | |
| Cor(N)Basic | Statisk | 2230 | |
| Begrensende hastighet | (fett) | *1000rpm | 24 |
| (Olje) | 29 | ||
| (Referanse) | (Åpne) | R8 | |
| (Skjold) | R8ZZ | ||
| Innvendig diameter | (d) | 15.875 | |
| utvendig diameter | (D) | 34.925 | |
| høyde | (Åpne) | (B) | 7.144 |
| (Skjold) | (B1) | 8.731 | |
| Fasing (r) |
| 0.8 | |
| Cr(N)Basic | Dynamisk | 4620 | |
| Cor(N)Basic | Statisk | 1790 | |
| Begrensende hastighet | (fett) | *1000rpm | 36 |
| (Olje) | 40 | ||
| (Referanse) | (Åpne) | R10 | |
| (Skjold) | R10ZZ | ||
Yuyao Kangtian Bearing Co., Ltd., grunnlagt i 1993, en av de tidligste profesjonelle produsentene av kulelager i Ningbo-området, vi påtar oss også alle typer høypresisjonsmaskinering, og bearbeiding i henhold til tegningen eller prøven. Selskapet har blitt tildelt National Level Three Kvalitet and Safety Standardization Enterprise, Ningbo miljøvernmodell grønn bedrift, registrerte varemerker for "TTBC" og "Hemudu, HMD" (som har blitt identifisert som Ningbos berømte merkevare).
Selskapet er avhengig av mange års profesjonell produksjonserfaring og teknisk grunnlag, og har passert ISO9001- og ISO14001-modus for produktkvalitetskontroll og -styring, spesielt innen produksjon av bil- og motorsykkellager, ikke-standard lager så vel som design og utvikling av CNC maskineringsdeler og andre aspekter av kvalitetsfordeler. Produktene eksporteres for tiden til mer enn 20 land og regioner rundt om i verden. Samtidig har vi lenge støttet og produsert alle typer lagre og maskineringsdeler for mange verdenskjente selskaper, og har opprettholdt et godt samarbeidsforhold i mange år.
